[Network]계층별 Header & Payload

OSI 7 Layer의 Header 및 Payload



-2계층 Ethernet header-



Preamble : 송신자와 수신자의 패킷 동기를 위해 사용

SFD : 물리계층이 끝나고, 이더넷 프레임을 알려주는 신호를 뜻함.

Destination Address : frame이 도착할 때 MAC Address가 들어가는 부분

Source Address : frame을 전송하는 station의 MAC Address가 들어가는 부분

Data : 상위 프로토콜로부터 받은 데이터가 유지되는 공간이며 최소 46 최대 1500bytes의 크기를 갖습니다.

Padding : Data 필드의 최소값을 보정하는 기능

FCS : Frame의 오류 체크를 하기 위해 사용.(CRC라고도 불림)

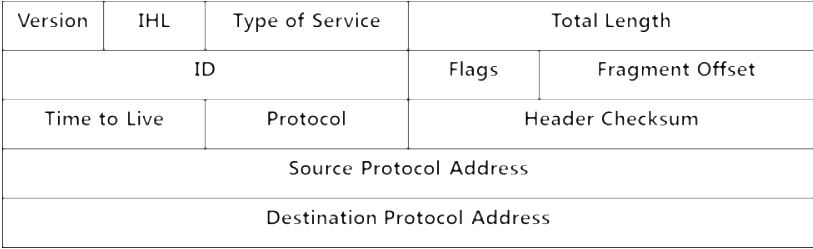

-3계층 IP Packet-

Version : IP 버전 표시

IHL : IP 패킷에서 헤더가 차지하는 길이

TOS : 사용자에게 제공하는 서비스의 품질이 관련된 내용을 표시

ID : 송신 호스트가 지정하는 패킷 구분자 기능을 수행

Flags : 패킷 분할에 관한 컨트롤 정보

Fragment Offset : 패킷 분할이 이루어지면 12비트의 Fragment Offset 필드를 사용

Header Checksum : Header 부분에 대하여 에러 발생 시 에러 정정을 위해 체크

Option : 네트워크 관리 및 보안처럼 특수 용도로 이용될 수 있음.



-4계층 TCP Segment-



Sequnce Number : 패킷 송신 Data의 일련번호를 나타냅니다.

Acknowledgement Number : 송신쪽에서 보내 세그먼트를 받았음을 알림.

Hlen : 헤더의 길이

Reserved : 특정 용도로 미리 예약된 공간

Windows : 메세지 전송 시 흐름제어를 합니다.

Checksum : 에러 Check

Urgent Position : Set되어 있을 때만 유효합니다



-4계층 UDP Segment-

UDP Checkpoint : 에러가 발생했는지 탐지하기 위해 사용



참고 : https://blog.naver.com/sung_mk1919/221420779175
