[Azure] VPN Gateway를 통해 Private AKS 접근 (P2S)

1. VPN Gateway 기본 구성

자습서 - VPN 게이트 만들기 및 관리 - Azure Portal - Azure VPN Gateway

---

2. P2S 구성 (Microsoft Entra ID 인증 기준)

Microsoft Entra ID 인증을 위한 P2S VPN Gateway 구성: Microsoft 등록 클라이언트 - Azure VPN Gateway



• 예시)
• 주소 풀 : 192.168.0.0/24 (VPNGateway 서브넷과 겹치면 안됨)
• 터널 종류 : OpenVPN(SSL)
• 인증 형식 : Azure Active Directory
• 테넌트 : https://login.microsoftonline.com/TenantID
• 대상 그룹 : c632b3df-fb67-4d84-bdcf-b95ad541b5c8 (앱 ID이므로 고정)
• https://sts.windows.net/TenantID/



저장 후 VPN 클라이언트 다운로드

---

3. Windows 환경에서 VPN 접속

Azure VPN Client 구성 - Microsoft Entra ID 인증 - Microsoft 등록 앱 ID - Windows - Azure VPN Gateway

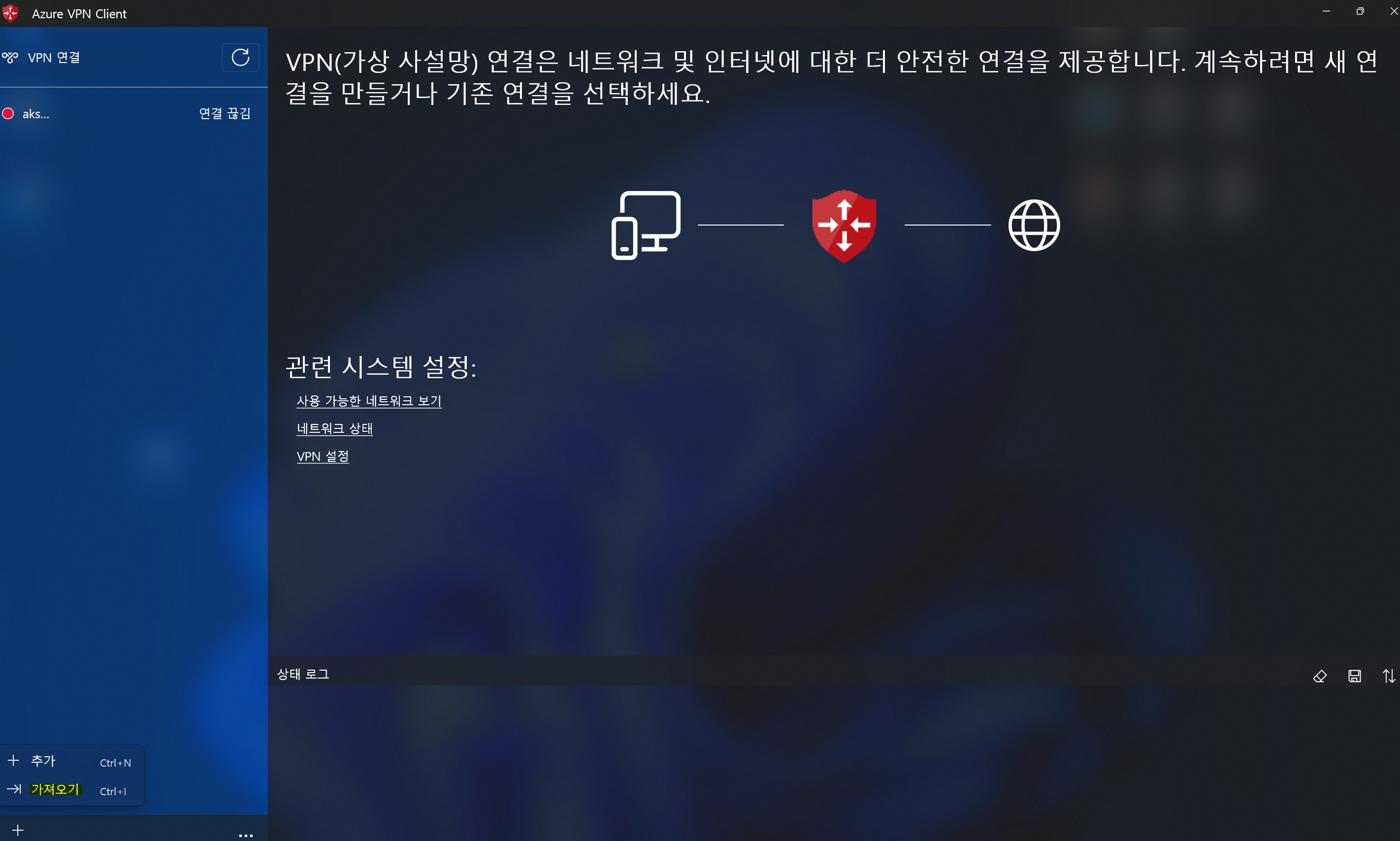

• + 버튼에서 가져오기를 통해 다운로드한 VPN 클라이언트 파일을 추가하면 된다.
• 추가하고 연결.

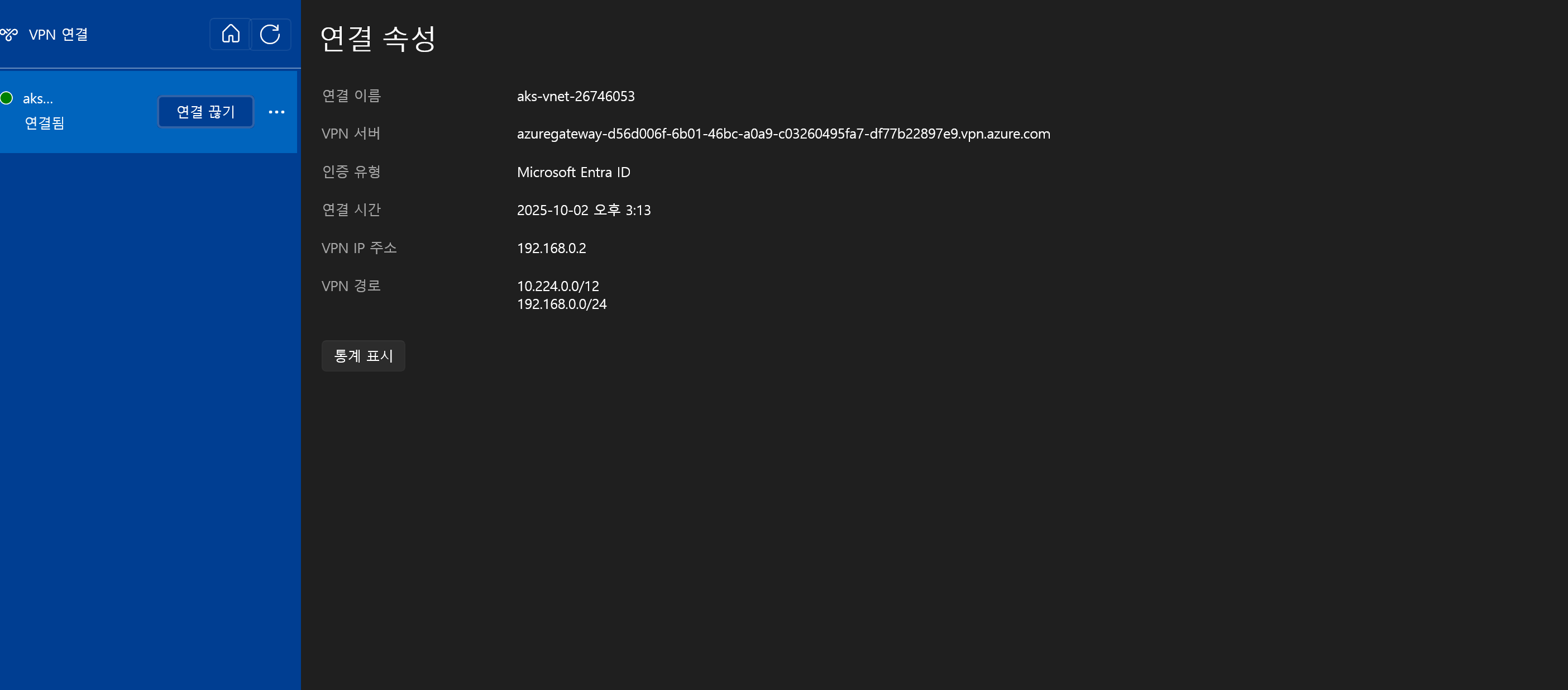

• 연결 성공
• VPN 경로를 보면 클라이언트에 할당된 192.168.0.0/24에서 Private AKS 리소스가 있는 VNET 10.224.0.0/12로 라우팅 해준다.
• 단 온프렘에서 Private AKS API 서버 엔드포인트에 접근하기 위해서는 DNS Private Resolver (Inbound)를 통해 Private DNS Zone에 접근시켜야 한다.
• 온프렘의 기본적인 공인 DNS는 KT, 구글을 바라보는데 이러한 DNS 서버에는 AKS API 사설 주소가 없기 때문이다.



• Private DNS Zone / DNS Private Resolver (Inbound) 설정

---

4. PowerShell 통해 AKS 접속

1. Azure CLI 설치

https://aka.ms/installazurecliwindows



2. 조직 계정으로 로그인

az login --use-device-code



3. AKS 클러스터 인증서 가져오기

az account set --subscription "<구독 이름 또는 ID>"
az aks get-credentials -g <리소스그룹이름> -n <AKS클러스터이름>



4. kubectl 설치

az aks install-cli



5. kubectl 접속

kubectl get nodes



* 만약 접속이 안된다면 클라이언트 DNS Private Resolver가 설정이 안 되어 있는 경우다.

예) Unable to connect to the server: dial tcp: lookup private-aks-dns-41pezek6.26c75095-59d0-4c2f-9efc-6802089348c2.privatelink.koreacentral.azmk8s.io: no such host



- 관리자 권한으로 PowerShell 실행

- VPN으로 연결된 어댑터에 아까 생성한 Resolver endpoint IP를 DNS로 적용

Set-DnsClientServerAddress -InterfaceAlias "[VNET NAME]" -ServerAddresses [ DNS Private Resolver endpoint]



- 확인 명령어

Get-DnsClientServerAddress -InterfaceAlias "[VNET NAME]"



---

5. 결과

Private AKS 클러스터에 접속 성공
